Dr. Szilvássy László
okl. mk. alez., egyetemi docens
ZMNE BJKMK RLI Fedélzeti Rendszerek Tanszék
szilvassy.laszlo@uni-nke.hu

HARCI HELIKOPTEREK FEDÉLZETI FEGYVEREI II.
Irányítható rakétafegyverzet

WEAPON SYSTEM OF ATTACK HELIKOPTERS II.
Guided missiles

A cikk első részében - „Tűzfegyverek és nemirányítható rakéták” - a harci helikoptereken alkalmazott és/vagy alkalmazható géppuskákat és gépágyúkat, valamint a nemirányítható rakétákat mutatom be, ebben a részben pedig az irányítható páncéltörő rakétákat. A könnyebbség kedvéért itt is elhelyezem az irányítható rakéta rendszert a helikopter fedélzeti fegyverkomplexumban.
A harci helikopter fedélzeti fegyverkomplexum egy igen bonyolult, összetett rendszer. Felépítésének, blokkvázlata a 1. ábrán látható. A fegyverkomplexumba beletartozik minden, ami a fedélzeti fegyverek megsemmisítő eszközeinek célba jutatását segíti és biztosítja. Ilyen például a szárnyalatti tartó, vagy a rakétaindító berendezése, de ide soroljuk a földi kiszolgáló és ellenőrző berendezéseket, melyekkel a fegyver komplexum, vagy annak elemeinek működését lehet ellenőrizni.

RTK
1. ábra A helikopter fedélzeti fegyverzet komplexum

A harci helikopterek széleskörű térhódítása a hidegháború éveiben valósult meg, ez nagymértékben befolyásolta az akkori alaprendeltetését és ennek megfelelően fegyverzetét is. Mivel a harci helikoptereket zárt páncélos kötelékek megbontására hozták létre, így a fegyverzetük elsősorban ezen eszközök megsemmisítésére alkalmas.

Az irányítható rakétákról általában

Az irányítható rakéták első megjelenése a II. világháború idejére tehető. A náci Németország végzett kísérleteket 1944-45-ben. Inerciális irányító rendszerrel felszerelt V-1 repülőgép-lövedék, majd a V-2 ballisztikus rakéták ezreit zúdították Londonra és más európai városokra. Sikeres kísérleteket hajtottak végre irányítható páncéltörő és légvédelmi rakétákkal is, melyek vezetékes táv-, vagy rádió parancsirányítással rendelkeztek. A háború befejezése miatt ezek tömeges alkalmazására nem került sor.
A világháború után nagy erőkkel kezdték fejleszteni az irányítható rakétákat. A technikai forradalom, elsősorban az elektronika, rádiólokáció, infravörös és félvezető technika, valamint a gyártástechnológia fejlődése lehetővé tették, hogy az 50-es évek végére olyan rakétatechnika álljon rendelkezésre, mely a légiharc megvívásának alapvető eszköze lett.
A korai rakétákra az volt a jellemző, hogy nem vagy gyengén manőverező légi célok megsemmisítésére tervezték. Alkalmazási magasságuk maximálisan 15-18 km, míg indítási távolságuk 5-12 km lehetett. Kis túlterhelések elviselésére voltak képesek, indításuk, kizárólag hátsó légtérből történhetett, kis rákurzus1 esetén. Az 50-es, 60-as évek helyi háborúinak tapasztalatai bizonyították, hogy az ilyen paraméterekkel rendelkező rakéták alkalmazási lehetősége igen kicsi és a célmegsemmisítés valószínűsége nagyon alacsony. Már a 70-es, 80-as években rendszerbeállított rakéták harcászat-technikai adatai is többszörösen felülmúlták a korai fejlesztésű eszközökét, nem is beszélve arról, hogy a 80-as években már az első IV. generációs (2. ábra) légiharc rakéta hadrendbeállítása is megtörtént. Napjainkban III. és IV. generációs rakéták szolgálnak a legtöbb légierőben, de a tervezőasztalokon és kísérleti laboratóriumban már az V. generációs rakétákat is fejlesztenek.

RTK
2. ábra Rövid hatótávolságú légiharc rakéták fejlődése2

Az irányítható rakéták fejlődésével a nemirányítható rakéták sem vesztették harcászati jelentőségüket, ugyanis a kisméretű földi célok, tankok, páncélozott szállító járművek megsemmisítésére sokkal hatékonyabbak és gazdaságosabb eszközök, mint a légibombák vagy az irányítható rakéták. Az indító berendezések korszerűsödésével nagyobb mennyiség is függeszthető belőle a repülőeszközre, mellyel a harci helikopterek jelentőségét sikerült erősíteni a 60-as 70-es években. Ugyan ebben az időben a légiharc rakéták módosításával elkészültek az első „levegő-föld” rakéták is, melyek az irányítási rendszer pontatlansága miatt nagy tömegű harci résszel rendelkeztek és indítási távolságuk is kicsi volt. A fejlesztések során az irányító rendszerek korszerűsödésével egyre nagyobb távolságról lehetett ezeket az eszközöket alkalmazni és megjelentek az első irányítható páncéltörő rakéták, melyekkel a páncélozott eszközöket 4-5 km-ről is meg lehetett semmisíteni. Az utóbbi a harci helikopterek gyors fejlődésével együtt ugrásszerűen korszerűsödött és világszerte elterjedt.

Az irányítható rakéták csoportosítása

A fedélzeti rakétákat a hordozó eszköz és a cél elhelyezkedése alapján a következő két nagy csoportba lehet besorolni:

Ez a csoportosítás azonban csak a rakéta rendeltetésére utal, részletesebb adatok megismerését nem teszi lehetővé.
Az irányító rendszer típusa szerint megkülönböztetünk:

A távirányítású rendszerekben az irányító jel a rakétán kívül (pl.: a rávezető állomáson, ami a helikopter vagy repülőgép fedélzetén található) jön létre. Ezt parancsjel formájában érzékeli a rakéta fedélzetén található irányító rendszer és működésbe jönnek a kormányok, ami a röppálya módosulását eredményezi. A parancsjel továbbítása történhet közvetlenül vezetékkel vagy rádióhullámok segítségével.
Az önirányító rendszerekben a rakéta valamint a cél kölcsönös helyzetét az irányító rendszer részét képező, a rakéta fedélzetén található célkoordinátor végzi. A célkoordinátor jele megfelelő feldolgozás (zavar- és zajszűrés, erősítés stb.) után a rakéta irányító berendezésén keresztül kormány elmozdítási jeleket hoz létre és ezzel korrigálja a rakéta röppályáját.

A programirányítású rendszerekben a rakéta repülése előre meghatározott paraméterek szerint történik. A rakéta fedélzetén elhelyezett berendezés nincs kapcsolatban sem a céllal, sem az indító repülőgéppel. A rakéta repülési paramétereit az indítás előtt kapja meg a hordozó repülőgép fedélzeti számítógépétől. A repülés folyamán a fedélzeti irányító berendezés összehasonlítja a beprogramozott értékeket és a valós repülési paramétereket, majd az összehasonlítás eredményeként kidolgozza az irányító jelet és kiadja az irányító parancsokat a vezérlő szervek felé. A programvezérlés előnye a nagyfokú zavarvédettség, hátránya viszont az, hogy nincs lehetőség, vagy korlátozott, a program, repülés közbeni módosítására.
A kombinált irányítású rendszer alkalmazása egyre gyakoribb a közepes és nagy hatótávolságú légiharc rakétákban. Az ilyen rakéták célkörzetbe juttatása programirányítással történik, majd a rakéta célkoordinátorának befogása után áttér önirányításra.
A cél kiválasztásának módszere szerint három önirányítási módszert különböztetünk meg:

Az aktív és félaktív önirányítási rendszerek lényege, hogy a célt mesterségesen kiemeljük a környezet hátteréből – megvilágítjuk – elektromágneses hullámok segítségével. A célról visszaverődött jeleket a rakéta célkoordinátora érzékeli és a szükséges jelfeldolgozás után kiszűri belőle a szükséges információt a cél helyzetéről és mozgásáról. A hasznos információk alapján kidolgozza az önirányító rendszerben az irányító jeleket, ami a kormánygépek segítségével módosítja a rakéta röppályáját.

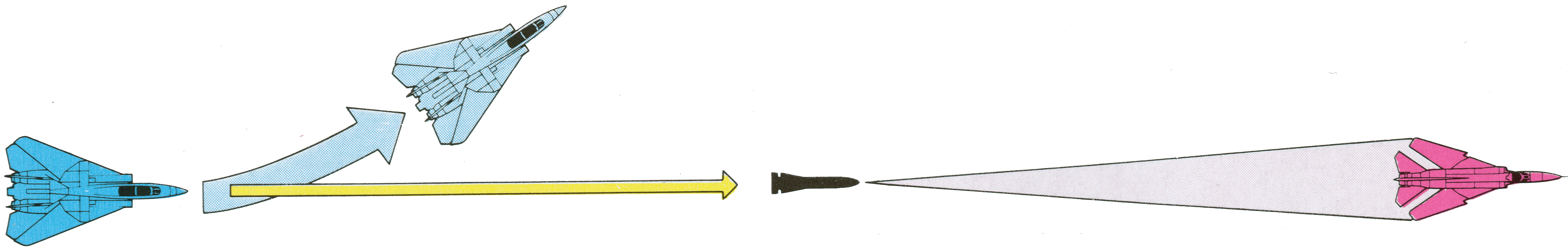

Azokat a rendszereket ahol a sugárzó berendezés is a rakéta fedélzetén található aktív önirányításnak (3. ábra), ahol csak a vevő berendezés van a rakéta fedélzetén félaktív önirányításnak nevezzük (4. ábra).

RTK
3. ábra Aktív önirányítás

A félaktív rendszerek legnagyobb hátránya, hogy a rakéta célba jutásáig úgymond meg kell világítani a célt, vagyis folyamatosan biztosítani kell a cél mesterséges kiválasztását a környezetből. Ezt leggyakrabban a hordozó repülőgép végzi a rádiólokátora segítségével és ilyenkor megnövekszik a felderítésének a veszélye, mivel folyamatos rádió kisugárzás történik, illetve korlátozottak a saját (önvédelmi) manőver lehetőségei. Nagyon gyakran – közepes és nagy hatótávolságú légiharc rakéták esetében – az aktív és a félaktív önirányítási rendszereket kombinált rendszerekben alkalmazzák.

RTK
4. ábra Félaktív önirányítás

Passzív önirányítási módszer (5. ábra) esetében a célok saját kisugárzását (hő, fény, elektromágneses) használjuk fel a rakéta fedélzetén található célkoordinátor hasznos jeleként. A legelterjedtebb változat a passzív infravörös önirányítás, ahol a repülőgép hajtómű kiáramló gázainak, a sárkányszerkezet felmelegedett elemeinek hősugárzását érzékeli a célkoordinátor. Ezeknek a rendszereknek több előnyös tulajdonsága is van, ilyen pl.: a viszonylag egyszerű, olcsó felépítés, a nagy pontosság, valamint az a tény, hogy a rakéta indítása után a hordozó repülőgép azonnal kiválhat a manőverből és megkezdheti egy másik, új cél támadását, vagy visszatérhet a bázisra. Ezt nevezzük a „Tüzelj és felejtsd el!” elvnek. Alkalmazásuknak csak a rossz időjárási viszonyok szabnak határt.

RTK
5. ábra Passzív önirányítás

Irányítható páncéltörő rakéták irányítási módszerei

A fent felsorolt irányítási eljárások nemcsak a légiharc rakétákra igazak, hanem a levegő-felszín (levegő-föld) osztályúakra is, így a helikopter fedélzeti irányítható páncéltörő rakétákra is. Az utóbbiak esetében gyakran kerül alkalmazásra a táv- vagy parancsirányítás.
A távirányítás vagy parancsirányítás helikopter fedélzeti irányítható páncéltörő rakéták esetében gyakran alkalmazott irányítási módszer. Széleskörű elterjedésének az egyik oka a gazdaságosság, mivel az irányító rendszer legbonyolultabb része – a rakéta repülési paramétereit meghatározó egység, a számítógép – a helikopter fedélzetén található, így az többször is felhasználható.
A rakéta indítását megelőzően az operátor vizuálisan kiválasztja a célt, majd egy optikai rendszer segítségével, végrehajtja a célzást. Ezzel a rendszer szemszögéből nézve kialakul az irányzóvonal. A rakéta irányítása az irányzóvonalhoz viszonyítva automatikusan valósul meg a következő módon:
a rakéta folyamatos szögkoordinátáit a pelengátor optikai tengelyéhez viszonyítva irány és bólintás szerint meghatározzuk a rávezető műszerrel;
a fenti jelekből a fedélzeti számítógép kialakítja a vezérlő jelnek megfelelő parancsokat;
a fedélzeti számítógép által kidolgozott parancsokat rádióparancs vonalon vagy vezetékes vonalon továbbítja a rakétának;
a rakéta fedélzeti blokkjai a megfelelő manőver végrehajtása érdekében végrehajtják a kormány kitéréseket.
A pelengátor követi a rakéta infravörös válaszadójának a kisugárzását (villanófény; nyomjelző vagy lámpa) miközben meghatározza a rakéta irányzóvonalhoz viszonyított szöghelyzetét. A rakétának a pelengátor optikai tengelyéhez viszonyított irány és bólintás szerinti szöghelyzetével arányos jelek a fedélzeti számítógépre jutnak, ahol megtörténik az összehasonlítás az irányzóvonal paramétereivel. Az összehasonlítás eredményeképpen kialakul az eltéréssel arányos irányítójel (D) (6. ábra).
A félaktív önirányítás helikopter fedélzeti irányítható páncéltörő rakéták esetében ez az irányítási módszer nem túl gyakori a 3. sz. mellékletben, a felsorolt 9 rakéta közül csak 3 típus (az amerikai AGM-114 Hellfire II, az orosz AT-16/9M120M Vihr és a dél-afrikai Mokopa SAL ) rendelkezik félaktív önirányítással. Mindhárom irányítható páncéltörő rakétát a kilencvenes években fejlesztették ki.

RTK
6. ábra Távirányítás vagy parancs irányítás

A szárazföldi célok ellen alkalmazott félaktív irányítható rakéták esetében gyakran találkozhatunk félaktív lézer irányítással és ez nem csak a helikopter fedélzeti irányítható rakétákra igaz. Ennek az önirányítási módszernek a lényege ugyanaz, mint a légiharc rakéták esetében, valamilyen mesterséges jel segítségével (lézer vagy rádió jel) mesterségesen ki kell emelni a célt a háttérből (7. ábra).

RTK
7. ábra Félaktív önirányítás

A célról visszaverődött jelre fog reagálni a rakéta célkoordinátora és valósítja meg az önirányítást. A harci helikopterek fedélzetén széles körben még nem terjedt el a fedélzeti rádiólokátor, így a félaktív irányítható páncéltörő rakéták jelentős része félaktív lézer önirányítású. Az első félaktív rádió önirányítású rakétát az AH-64 „Longbow” rendszerrel együtt fejlesztették ki, majd más gyártók is megjelentek hasonló eszközökkel.
A aktív önirányítás helikopter fedélzeti irányítható páncéltörő rakéták esetében ez az irányítási módszer a legritkább (8. ábra). Csupán egyetlen rakéta típus rendelkezik ilyen változattal. Az AH-64 harci helikopter modernizációja során fejlesztették ki az AGM-114 rakéta „Longbow Hellfire” változatát, mely kombinált irányítási rendszerrel rendelkezik, melybe inerciális és aktív rádió önirányítás tartozik.

RTK
8. ábra Aktív önirányítás

Irányítható páncéltörő rakéták

Az alábbi táblázatban az ismert harci helikopterek irányítható rakétáinak adatait gyűjtöttem össze.

Jellemzők/Típus

Trigat

HOT3

AGM-114K Hellfire II

TOW BGM-71E

AT-2 Swatter-C/
9M17MP Falanga

AT-6 Spiral/
9M114 Sturm

AT-9 Spiral-2/
9M120 Ataka-V

AT-16/
9M120M Vihr

Mokopa SAL

Űrméret [mm/hüvelyk]

150

150

178/7

149,1/5,87

148

130

130

130

178

Tömeg [kg]

49

24

45

22,6

29

31,4

48,5

45

49,8

Hossz [mm]

1500

1270

1630

1400

1160

1625

1830



1995

Min. indítási távolság [m]

500

75

500



500

400

400

400



Max. indítási távolság [m]

8000

4000

9000

3750

4000

5000

6000

10000

10000

Repülési sebesség [km/h]

2000

900

1530



540

1600

2000

2200



Páncélátütő képesség [mm]

900

700

1000

800

600

700

800

1000

1350

Harcirész típusa

HEAT TCh

HEAT TCh

HEAT TCh

HEAT TCh

HEAT

HEAT

HEAT TCh

HEAT TCh

HEAT TCh

Harcirész tömege [kg]

9

5-6

9

~4-5

5,4

5,3

5-8

~6-8

~7-10

Irányítás

PIR

OWG

SALH v. SARH

WG SACLOS

RCL SACLOS

RCL SACLOS

RCL SACLOS

SALH

SALH v. SARH

Megsemmisítési valószínűség

~0,9

~0,85

0,96

~0,85

0,67-0,9

0,7-0,9

0,7-0,9

0,8-0,9

~0,9

Ár/db [USD]



85 000



50 000 (1992)



HEAT - High explosive anti-tank - nagy hatóerejű kumulatív, HEAT TCh -Tandem Charge - tandem kumulatív

PIR - Passive InfraRed - passzív infravörös

OWG - Optical Wire Guided - optikai irányzású vezetékes távirányítású

SALH - Semi-Active Laser Homing - félaktív lézer önirányítású

SARH - Semi-Active Radar Homing - félaktív rádió önirányítású

WG SACLOS - Wire-Guided Semi-Automatic Command to Line of Sight - vezetékes fél-aktív parancsirányítású

RCL SACLOS - Radio Command Link Semi-Automatic Command to Line of Sight - fél-aktív rádió-parancsirányítású

1. táblázat A helikopter fedélzeti irányítható páncéltörő rakéták adatai

Önirányítású légiharc rakéták

Az utóbbi évtizedben megjelentek a harci helikopterek fedélzetén a légiharc rakéták, önvédelmi jelleggel, de helikopterek ellen akár megelőző harcra is alkalmasak. Ezek az eszközök főként a már bevált raj, szakasz önvédelmére használt vállról indítható légvédelmi rakéták – Stinger, Mistral, Igla – helikopter fedélzetére átalakított változatai. Mindhárom rakéta hasonló harcászat-technikai jellemzőkkel rendelkezik és több változatban megjelent.
Néhány adat az összehasonlítás érdekében:

Jellemzők/Típus

AIM-92 Stinger
(Block I/II)

SA-18 Grouse/
9K38 Igla

Mistral

Űrméret [mm]

70

72

90

Tömeg indítócsővel [kg]

16

17,9

18,7

Rakéta tömege [kg]

10,1

10,8



Hossz [mm]

1520

1700

1860

Min. indítási távolság [m]

200



Max. indítási távolság [m]

4500 (8000)

5200

5000-6000

Repülési sebesség [m/s]

750

610

800

Cél max. repülési sebessége [m/s]

na.

320

na.

Harcirész

BF*

BF*

BF*

Harcirész tömege [kg]

3 (0,45 HE**)

2 (0,39 TNT***)

2,95 (~0,4 HE)

Irányítás

PIR

PIR

PIR

Célkoordinátor

Argon hűtésű
Indium Antimonid (InSb)

Nitrogén hűtésű
Indium Antimonid (InSb)

na.

Ár [USD]

165 000

60 000-80 000 (2003)

na.

*BF blast fragmentation – repesz-romboló

**HE High Explosive – nagy hatóerejű

***TNT tinitro-toulol – trotil

2. táblázat. Önirányítású légiharc rakéták adatai

Következtetések

A kor követelményeit figyelembe véve szükségesnek tartom, hogy a harci helikopter képes legyen hatékonyan megvédeni önmagát és ehhez nélkülözhetetlennek tartom a közel légiharc rakéták alkalmazásának lehetőségét. Ezen kívül pozitívuma lehet a harci helikopternek, ha közepes vagy nagy hatótávolságú felszíni célok elleni támadó rakéta alkalmazására is képes.



FELHASZNÁLT IRODALOM - irodalmi hivatkozások

[1] Szilvássy László A harci helikopterek fegyverrendszerének modernizációs lehetőségei a Magyar Honvédségben (PhD értekezés), ZMNE, 2008
[2] Aviacionnij pulemet JakB-12,7 technicseszkoe opiszanie i insztrukciá po ekszpluatácii, Moszkva, "Mosinosztrajenie" 1980, sztr. 3-6.
[3] Re/903 GS-23L Repülőgép fedélzeti gépágyú, Műszaki leírás és üzemeltetési szakutasítás, Honvédelmi Minisztérium kiadványa, 1973, 3-7. oldal
[4] Wikipedia The Free Encyclopedia (GSh-30-2 e-dok.) url: http://en.wikipedia.org/wiki/Gryazev-Shipunov_GSh-30-2
[5] TULAMASZAVOD (30 mm puska 2A42 e-dok.) url: http://www.tulamash.ru/prod_2a42.htm
[6] WorldWeapon.ru (Puska 2A42 e-dok.) url: http://worldweapon.ru/vertuski/2a42.php
[7] Gunston, B. Modern helikopterek (Harci fegyverek sorozat), Phonix könyvek, Debrecen, 1993, 24-25, 40-41, 46-47, 50-51, 56-57, 60-61 oldal
[8] Gunston, B. Korszerű harci repülőgépek fegyverzete, Zrínyi Kiadó 1995, 134-137 oldal
[9] FAS (Federation of American Scientists) web oldala, (AH-64, e-dok.) url: http://www.fas.org/man/dod-101/sys/ac/ah-64.htm
[10] Army Technology (Mi-28, e-dok.) url: http://www.army-technology.com/projects/mi28/
[11] All the World's Rotorcraft (Mi-24VM, e-dok.) url: http://avia.russian.ee/helicopters_rus/mi-24vm-r.html
[12] All the World's Rotorcraft (Mi-28, e-dok.) url: http://avia.russian.ee/helicopters_rus/mi-28-r.html
[13] ROSOBORONEXPORT (Mi-28, e-dok.) url: http://www.rusarm.ru/p_prod/airfor/mi28ne.htm#
[14] All the World's Rotorcraft (Ka-50, e-dok.) url: http://avia.russian.ee/helicopters_rus/ka-50-r.html
[15] KAMOV.RU (Helicopter Ka-52 e-dok.) url: http://www.kamov.ru/market/paghan/tka-52wr.html
[16] TOW Missiles System (e-dok.) url: http://www.army.mil/fact_files_site/tow/index.html
[17] All the World's Rotorcraft (Eurocopter Tiger, e-dok.) url: http://avia.russian.ee/helicopters_rus/eurocopter_tigre-r.html
[18] Eurocopter Tiger (e-dok.) url: http://www.military.cz/international/air/eurocopter/eurocopter_en.htm
[19] Tiger Attack Helicopter Army Technology (e-dok.) url: http://www.army-technology.com/projects/tiger/
[20] All the World's Rotorcraft (A129, e-dok.) url: http://avia.russian.ee/helicopters_rus/agusta_mangusta-r.html
[21] Army-Technolgy.com A129 International multi-role combat helicopter (e-dok.) url: http://www.army-technology.com/projects/agusta/
[22] GlobalSecurity.org (CSH-2, e-dok) url: http://www.globalsecurity.org/military/world/rsa/rooivalk.htm
[23] Rafael – Lockheed Martin Python 4 Short Range Air-to-air missile (CD 2000)
[24] Augusta Wetland A129 (e-dok.) url: http://www.agustawestland.com/products01_02.asp?id_product=2&id=2

1 „A cél rákurzusának nevezzük a cél haladási iránya és az irányzóvonal által bezárt szöget, a cél irányszögeként is használatos.”
2 Az ábrán a következő légiharc rakéta típusok találhatók:

3Tanárként a légiharc rakéta elnevezés használatát erősítem, mert egy jól megalkotott és szakmailag mindent magában foglaló szakszó, jobb mint a „levegő-levegő osztályú”. (A szerző megjegyzése).
4 tandem kumulatív harcirész – kettős kumulatív hatású harcirész, melyet a kiegészítő páncélzattal rendelkező harcjárművek megsemmisítésére hoztak létre.
5HOT – Haut subsonique Optiquement Téléguidé – High Subsonic Optical Guided – hangsebesség alatti optikai irányítású
6 Az orosz rakéták esetében két elnevezést használok, mert az angol irodalmakban a NATO elnevezéssel és fedőnevükkel szerepelnek ezek az eszközök pl.: AT-2 „Swatter-C”. Az orosz nyelvű irodalmakban, illetve az abból fordított magyar nyelvű szabályzatokban, leírásokban pedig az orosz elnevezése fordul elő, pl.: 9M17MP „Falanga”. (Szerző megjegyzése)
